全自动烧录机

上架时间:2020-01-20
浏览次数:2461
产品类型:
产品颜色:
产品价格:¥
产品详情

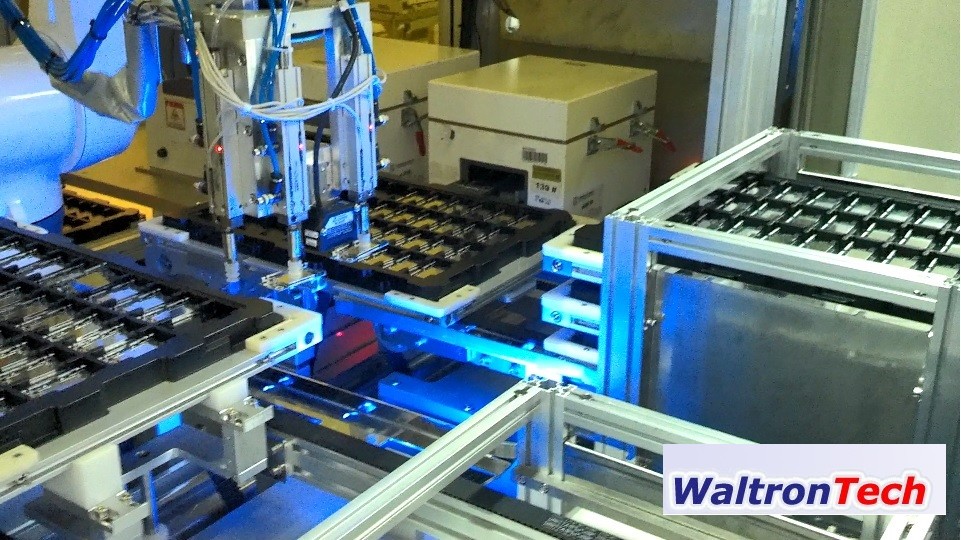

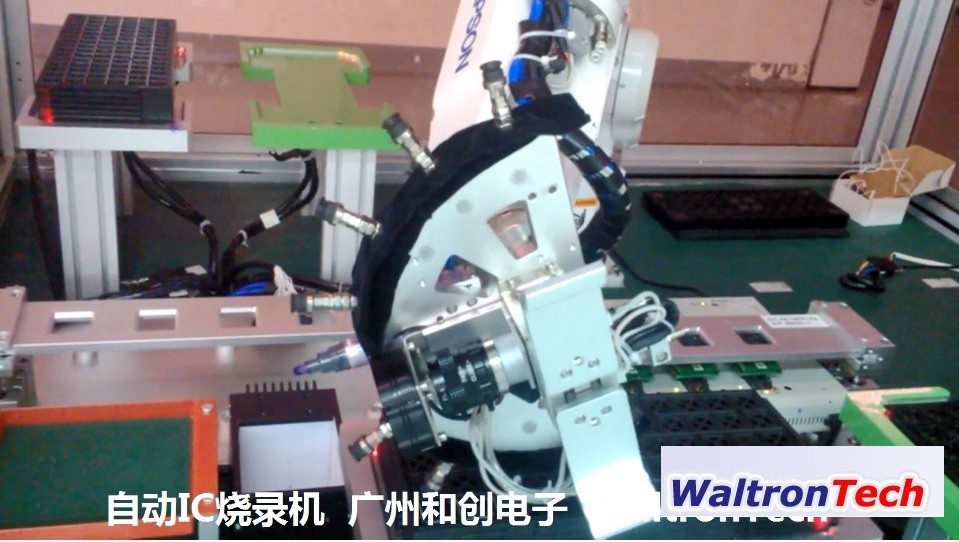

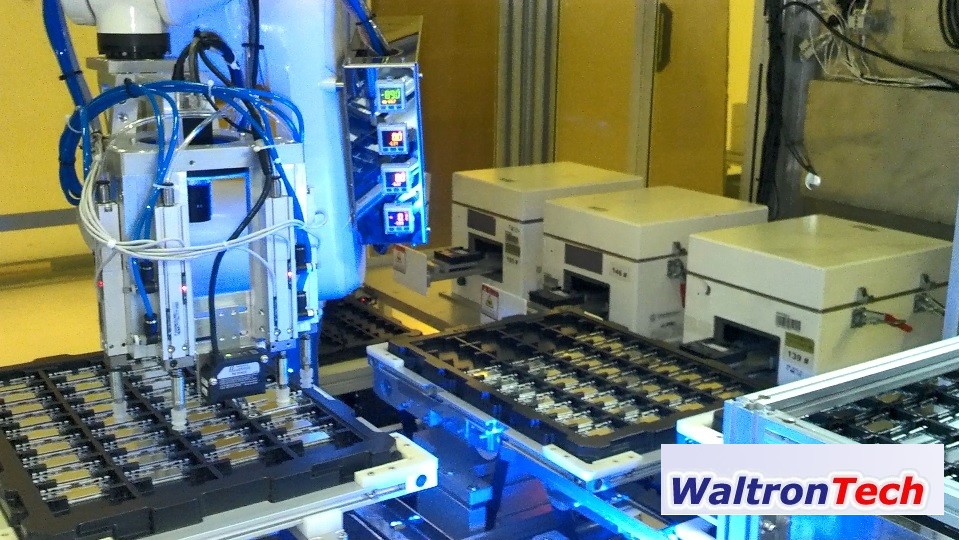

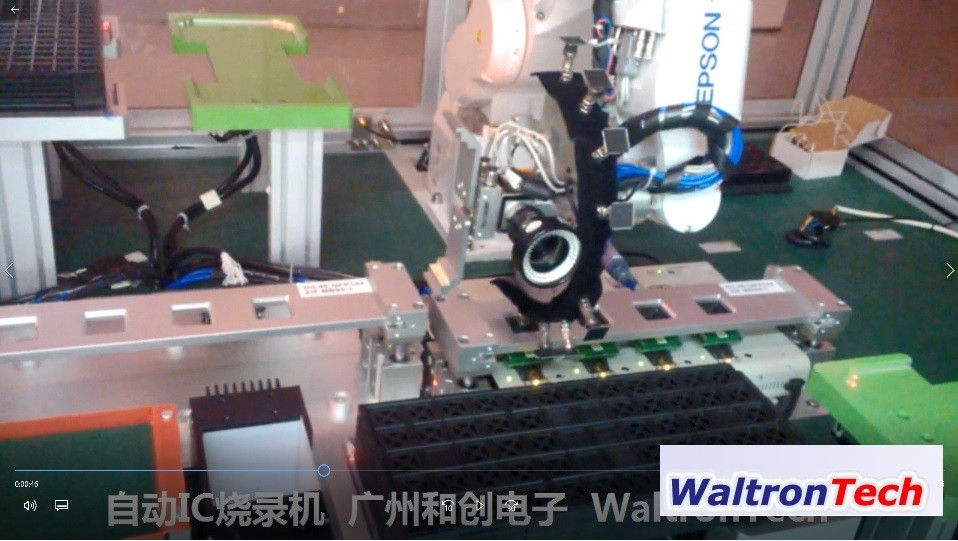

采用XYZ架构或者机器人



设备总体设计:



设备由取放主机,烧录器车,管料收放车组成


1)取放主机:



1.1)包括:高速XYZ(或者机器人可选),4组真空贴放头(带角度调整机构)和4组不能调整角度吸头,1组上视觉,1组下视觉,控制电脑,控制软件

1.2)操作流程是:系统到管料出料处吸取IC或者标签(吸取4个IC),移动到下视觉处逐一侦测每个IC(或者标签)的XY Offset和角度Offset,调整位置,移动到完成的烧录座上,贴标签,拨动烧录座打开,吸取已完成IC(不可调角度吸头),然后放入待烧录IC(可调角度吸头),然后移动到IC收集处放入完成IC,并移动到IC供应处吸取IC

1.3)上视觉的作用是,当烧录座车推入,和管理收放车放入后,移动到编程位置,自动侦测各个烧录座以及供料,收料,标签Feeder位置,自动补偿其XY offset。实现智能快速切换产品


2)烧录器车



2.1)烧录器车是离线时将设备烧录座装好,不影响生产的时间。例如根据最经常做5种的产品安装好5种对应的烧录座车,就不用麻烦更换

2.2)更换产品时直接将烧录座车推入设备中,固定好,然后运行一个校正位置的程序,上视觉就自动侦测每个烧录座的XY offset,人工不需要做任何其他动作

2.3)烧录座车直接带有控制各烧录座的电脑,只需要将通信信号线连接主机就行

2.4)烧录座车当设备故障时可以单独作为人工取放烧录机使用。

2.5)烧录器要加上工件可以使用气缸或XYZ带动拨片驱动原来烧录座上的扳手已夹紧和松开IC


3)IC管料自动取放车



3.1)IC管料车的作用是收放IC,自动更换Tube

3.2)一定范围内可调收放IC,如果相差太太更换成其他型号的车

3.3)如果不是IC管料,例如Tray,卷带料等,可以相应配置该供料车的配置适配

3.4)可以离线配置,不占用工作时间

3.5)更换供料车后,运行一个校正位置的程序,上视觉就自动侦测每个供料取料位置的XY offset,人工不需要做任何其他动作

3.6)可以配置标签Feeder

自动化IC烧录机常用问答



1)目前人工所用的烧录器可以兼容吗?



可以的。烧录器一般是配套好的,不需要因为使用自动化设备而更改,当然为了能进行自动化操作,需要做些更改。例如盖子是翻起来的,需要加气缸自动翻起,需要按键打开的,需要机器手按压等等。



还有一个就是如何读取IC的烧录状态和信息。自动化设备相当于替代人工自动操作烧录机,所以可以使用软件连线,图像截屏,相机拍摄等手段检测烧录软件的运行状态,然后根据情况智能进行控制操作



2)如何快速更换产品?



将烧录座根据不同产品配成相对固定的烧录车,更换产品时直接更换烧录车,然后调用相关程式即可。自动化系统会带动机器视觉自动侦测烧录车的安装偏差,并自动补偿。



3)可以支持的供料和收料方式?



根据不同支持全部的供料方式,例如Tube,Tray,Reel,甚至散料。当然也可以搭配不同的编料方式。这些都会被组合成一个Trolley,更换产品时快速更换。当然具体的供料形式是可以非标定制的。



4)可以支持贴标,打标吗?



可以的。从原理来说,打标这些属于供料不同,跟IC的供料收料原理是一样的,只是具体形式不一样,是可以做在供料车一起的。



5)贴放采用机器人好还是XYZ伺服比较好?



都是可以的。一般来说XYZ运动伺服性价比高,运动快,机器人比较灵活,6轴机器人虽然移动稍慢,价格高,但是如果要照顾的行程比较大,例如配置的烧录器,供料车比较大,还是有些优势的。所以这个根据具体情况而定。



6)可以同时烧录不同的IC吗?



可以的。原理跟只烧录1种没有区别。



7)一般更换产品需要的过程?



一般是更换烧录车(搭载配置好的烧录器),更换供料收料车(包括编带机,打标贴标等),载入程式,自动侦测位置并补偿,然后就可以开始工作了。烧录车,料车提前离线配置好,这样更换速度就比较快。



8)提取IC是真空吸的吗?有没有其他方式?



一般是采用真空吸取,当然如果真空吸取不可行,也可以采用夹取方式,根据具体情况可以切换的。



9)一般配置多少吸头和视觉系统?



一般配置4组带有角度补偿的吸头,用于将IC放入治具中。4组不带IC的吸头用于将完成的IC取出放回。一般带有1或2组下视觉侦测IC的XY Offset和角度Offset。当然这些是可以根据客户具体的要求和预算改变的。



10)可以搭载已有的编带机设备吗?



可以的。



11)可以做一些外观自动检测吗?例如PIn歪斜,印刷字符等?



是选项。可以做在一体或者使用另外的设备做都是可以的。属于客制化项目,可以讨论。
