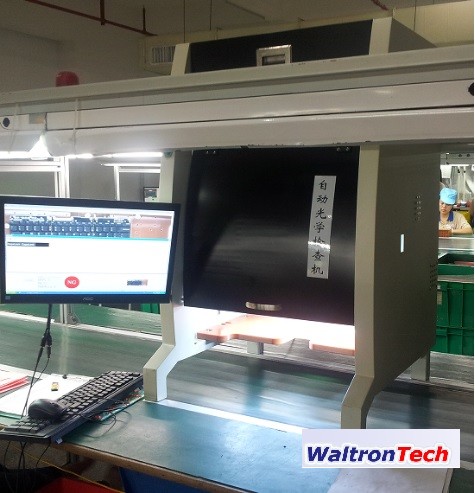

在线离线键盘AOI 光学检查机

上架时间:2020-02-26
浏览次数:2208
产品类型:
产品颜色:
产品价格:¥
产品详情

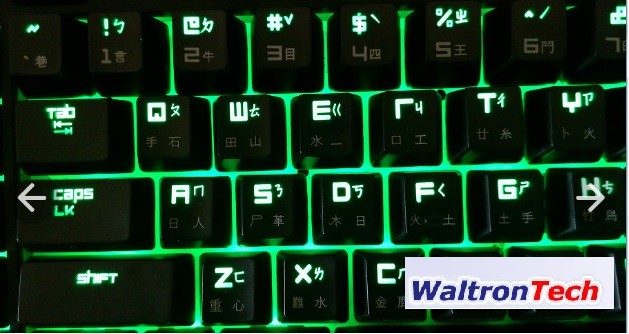

为键鼠大厂采用,光学检测键盘表面故障,例如错键,位移,脏污,飞墨,发光,印刷或镭雕不良,等等键盘故障。键盘检测AOI


概述:

本设备将做离线型设计,针对键盘按键丝印检查,员工手动取放键盘,配合光电传感器触发检测。



主要检查项目:

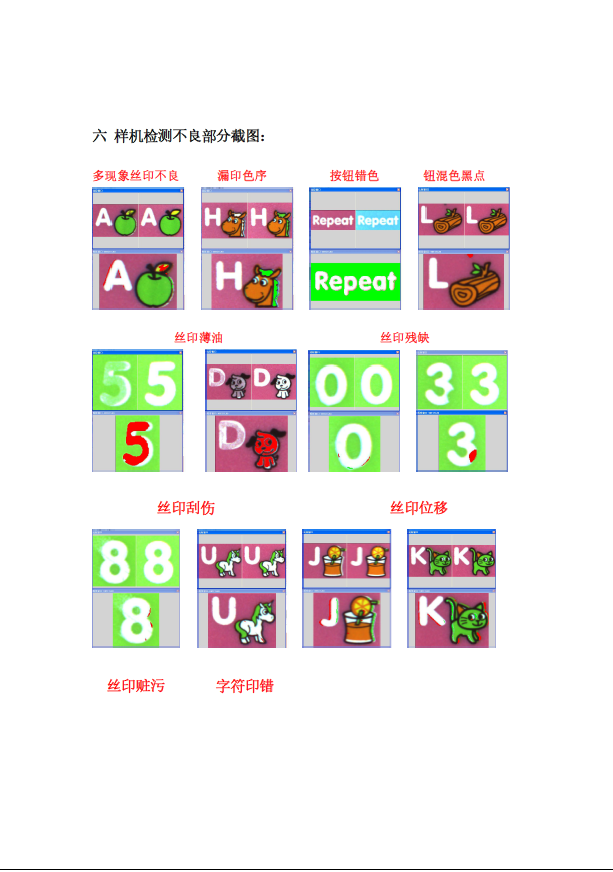

丝印质量,轮廓,颜色检查,如错键,反键,印错颜色,丝印薄油,丝印缺失,表面脏污。



具体配置如下:

        成像系统:  德国 IC 1000像素 工业相机 ,多组

                        日本 Computar 500像素工业镜头

                        视觉专用 LED条形光源 ,匀光光源,



        控制系统:  电源管理模块

                        MCU主控制板 含16DIO

                        光源调节PWM控制板

脚踏拍摄触发传感器

                        报警系统:蜂鸣器,红绿显示灯

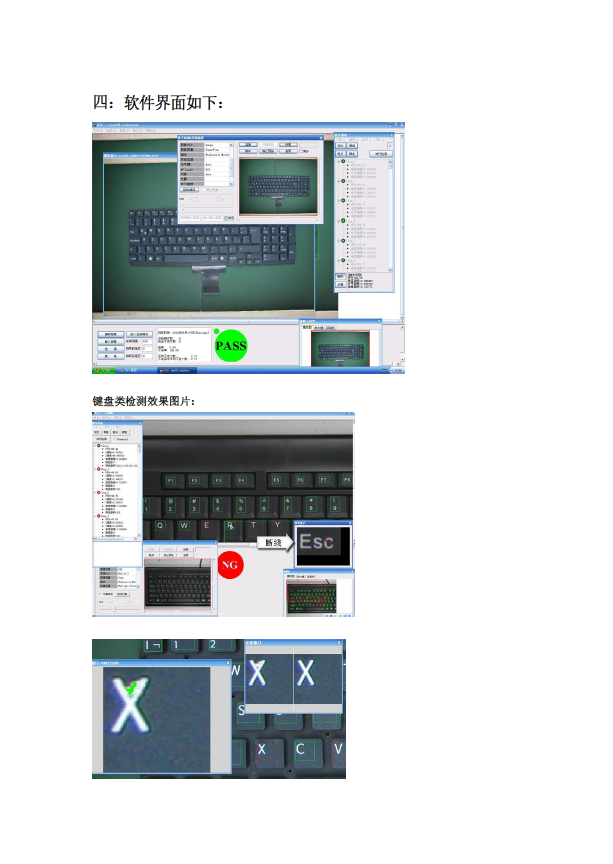

        系统软件:  KIS 6 图像处理软件

                        软件秘密狗

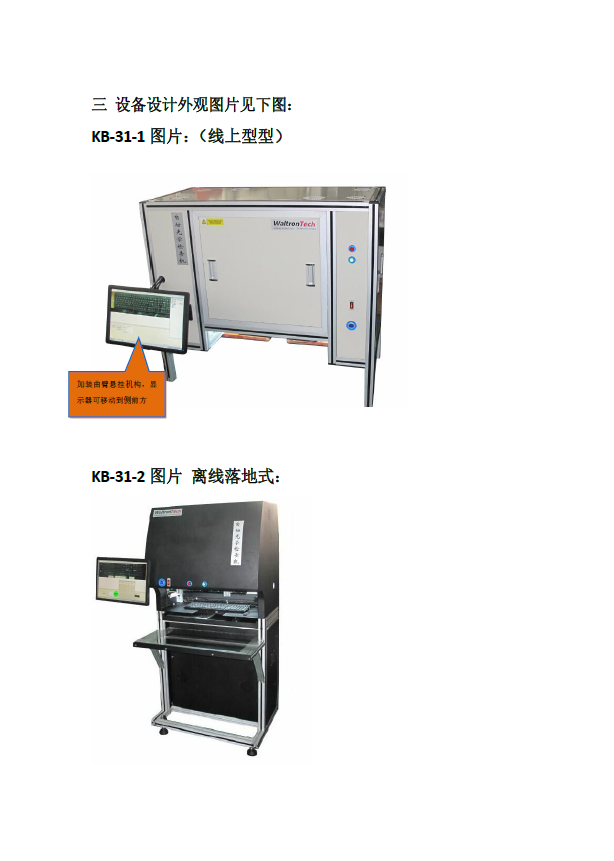

        设备框架:  钣金加铝型材机构, 桌面式机台,

                  带地脚,放置时可使用固定孔位安装至台面上。

                  显示器曲臂悬挂

                         外形尺寸(具体精确尺寸由产线现状待定):

1M X 0.8M X 1.1M (长,宽,高)
