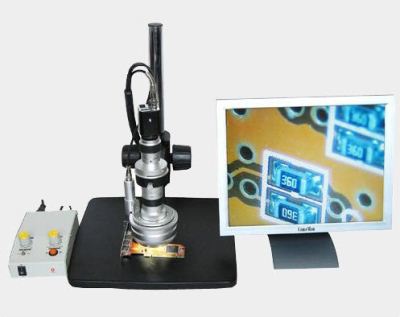

WaltronTech 的三维视频显微镜TD300采用自主研发的三维旋转镜头可在不倾斜或者移动试样的条件下实现360度全方位连续观察.应用领域包括表面贴装,微电子,连接器,五金加工,刑侦考古等。
产品特点:
*SMT制程,进料,品管分析
*可依照不同要求更换反射模组
*三维放置观察,排除视觉死角
*可切换成二维图像观察、测量
*图片输出、电脑存档功能
*360°电动旋转侧视,可检查焊脚、网孔、钢板开口内壁等情况
*生物样品观测,全景式图像
*家产品、化妆品、医学产品检验

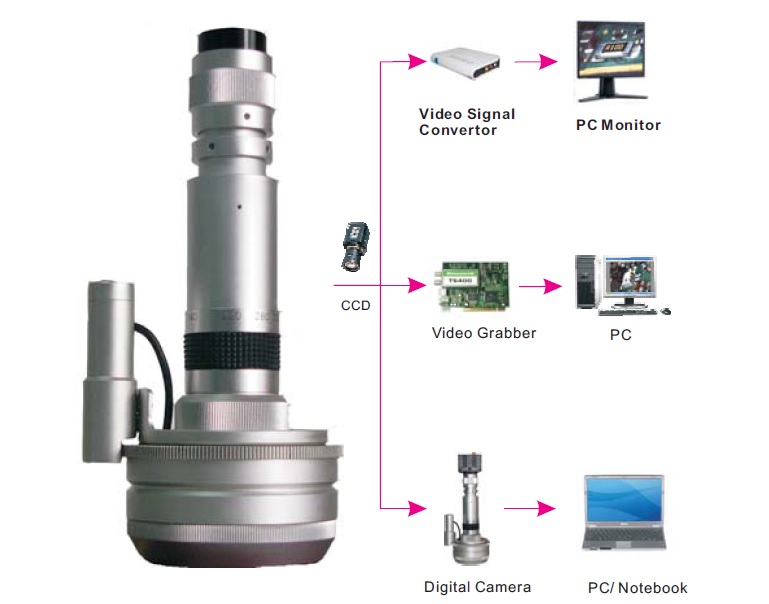

三维显微镜配置
★0.65~4.5X三维显微镜主机
★45°/55°观察模组
★光源、电动马达控制器
★彩色监视器(选配)
★大范围电磁移动平台(选配)
★万能支架(选配)
★最高130万像素数字摄像机器(选配)
★三维图像量测软件(需计算机支持)
技术参数
参数 | 规格 |
TD300 | |
照明方式 Linghting Method | 内置高亮度环形LED灯 Integrated heinght lighting ring linght |
放大倍数(视频) Total Magnification | 50X-300X (与视野和显示器有关) *1/3〞CCD@ 17〞LCD Monitor |
变倍体 Zoom Body | 0.65X-4.5X |
视野 Field of View | 8.5mm-1mm(H) |
工作距离 Working Distance | 25mm |
包含部件 Items Included | Zoom Lens:0.65-4.5x 主机0.65-4.5x Objective Lens:1X 附加物镜:1X |
TV Tube:1x CCD 接筒:1X | |
Connect Cables 连接线缆 | |
Viewing Angle:45D 三维观察角度:45° 或其他定制角度 | |
Rota-Motod LED Light Control Box 旋转马达光源控制盒 | |
Post stand 立柱平台或者其他平台 | |
Collr CCD高解析度彩色摄像机 |
