案例方案

案例分析:

客户为位于广东省中山市的著名存储大厂***;

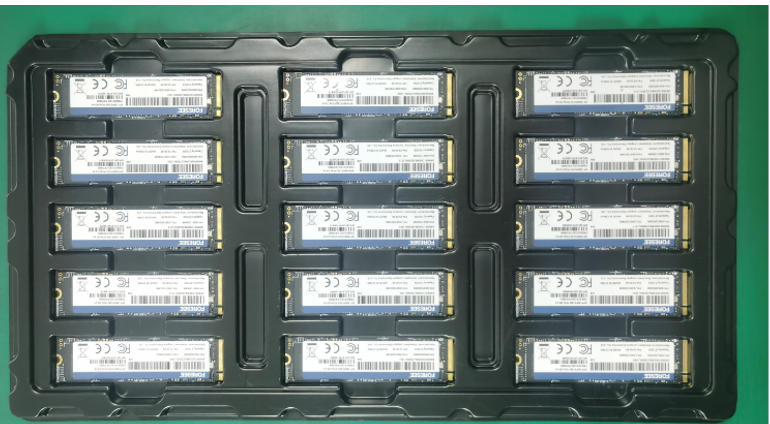

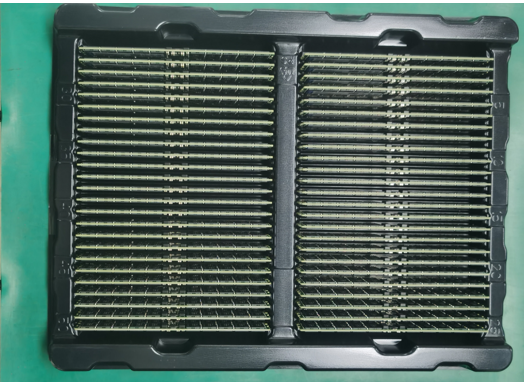

要求: 对接在在线分板机后方, 自动排列, 将DRAM(竖直), SSD(平放)收入料盘排好; 全程无应力, 以免对产品损伤,

           自动化操作, 自动切换收料盘, 自动根据前方来料设置不同的收料方式; UPH800-1200;

           视觉检测DRAM外观, 预留对接AGV收料框;

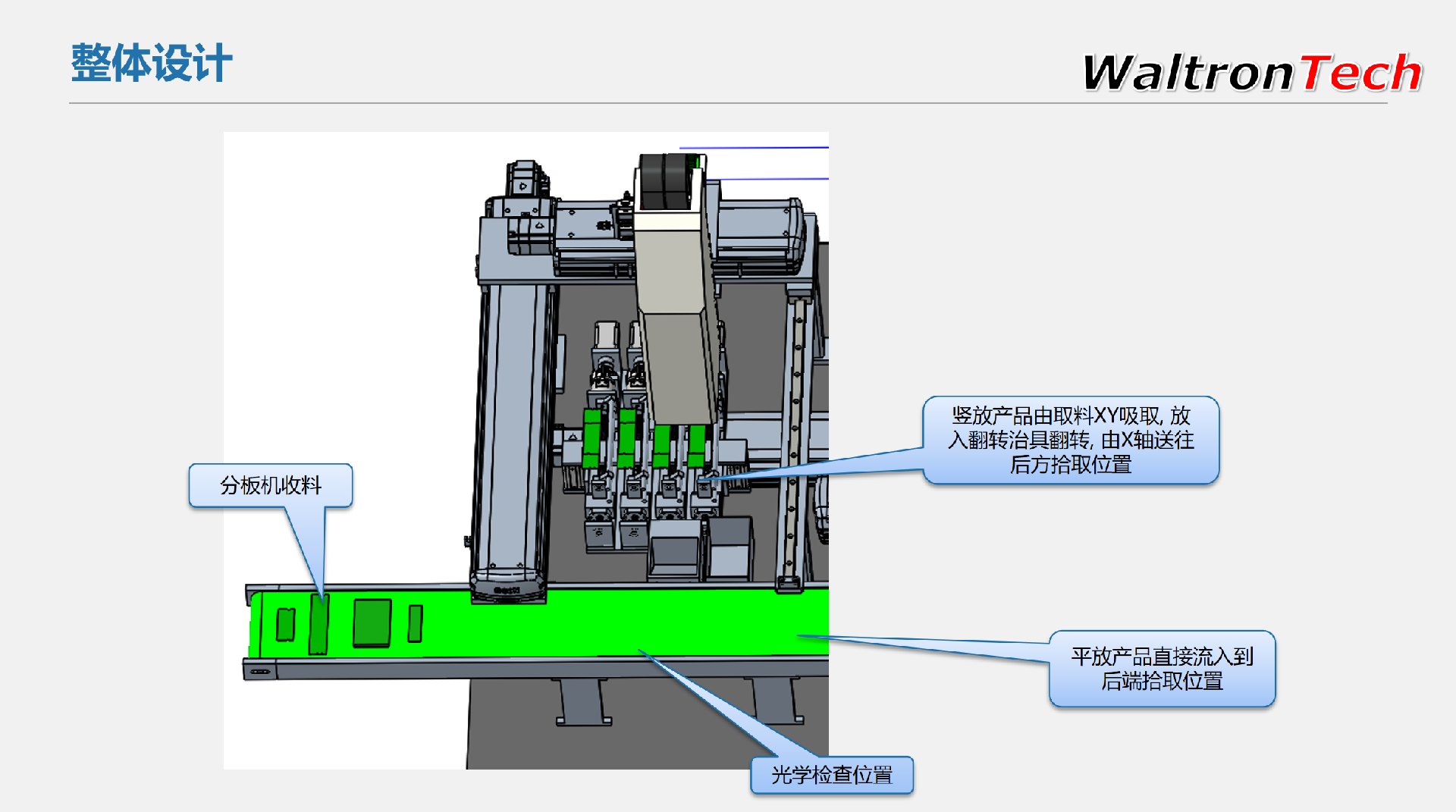

实现步骤:

1. 排列整理;

2. 视觉检测DRAM;

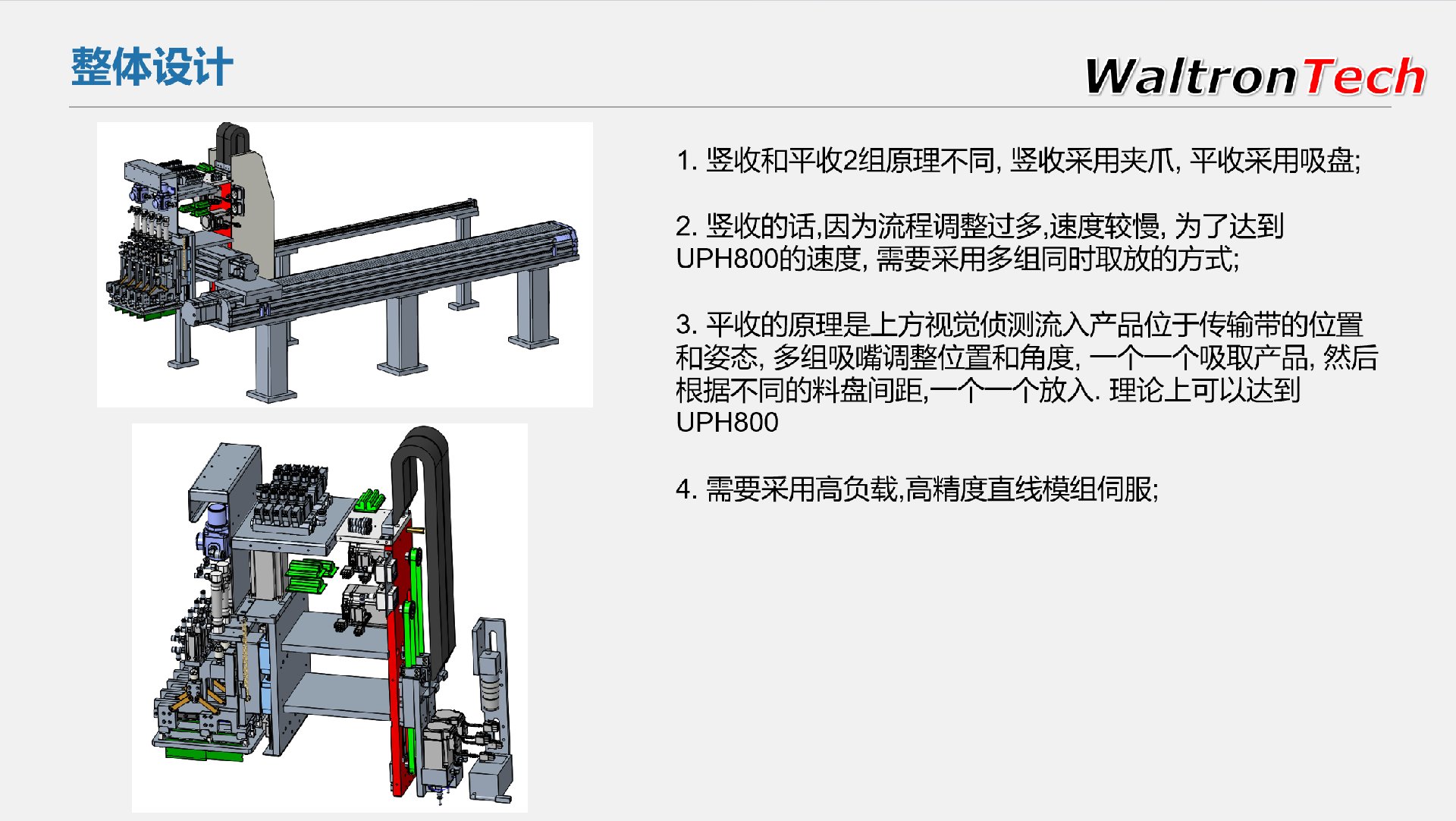

3. 为了符合客户应力要求, 采用伺服模组使用吸头吸取的模式;

4. 采用马达进行90度翻转, 多组同时进行;

5. 另外一组伺服模组夹取, 放入收料盘内;

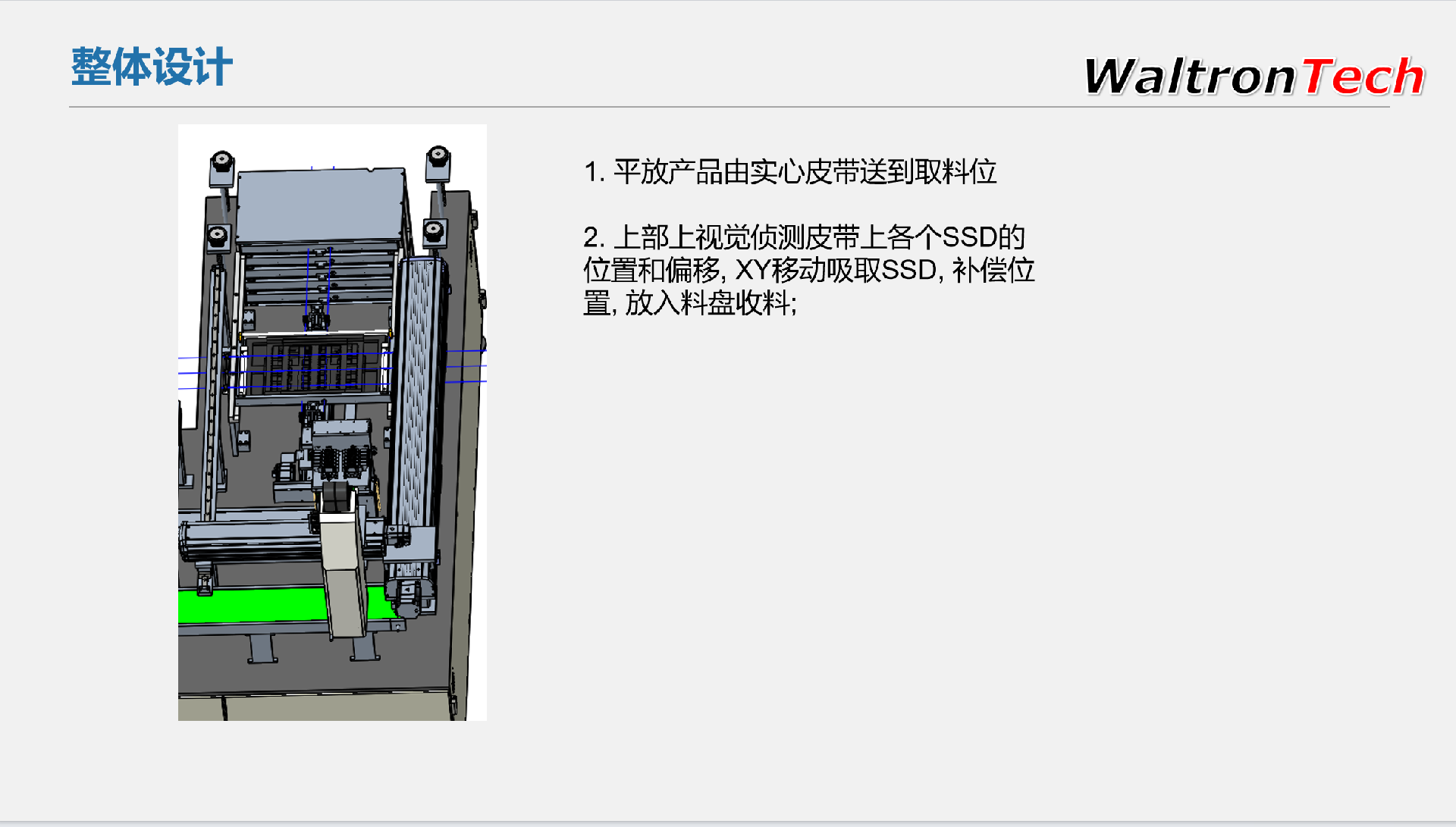

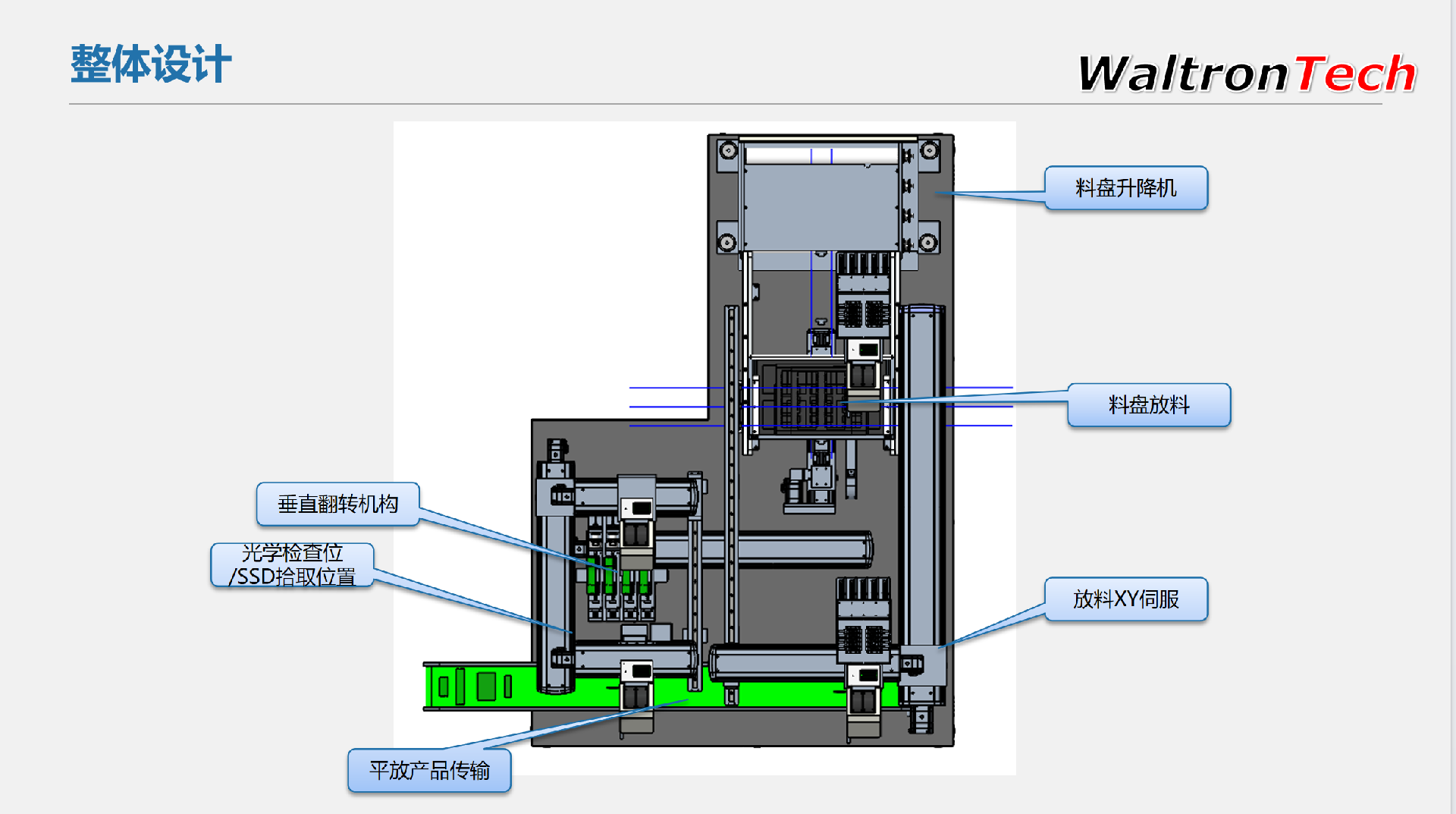

6. 料盘位于升降机内, 由机构拉出对应的料盘, 视觉对位补偿;

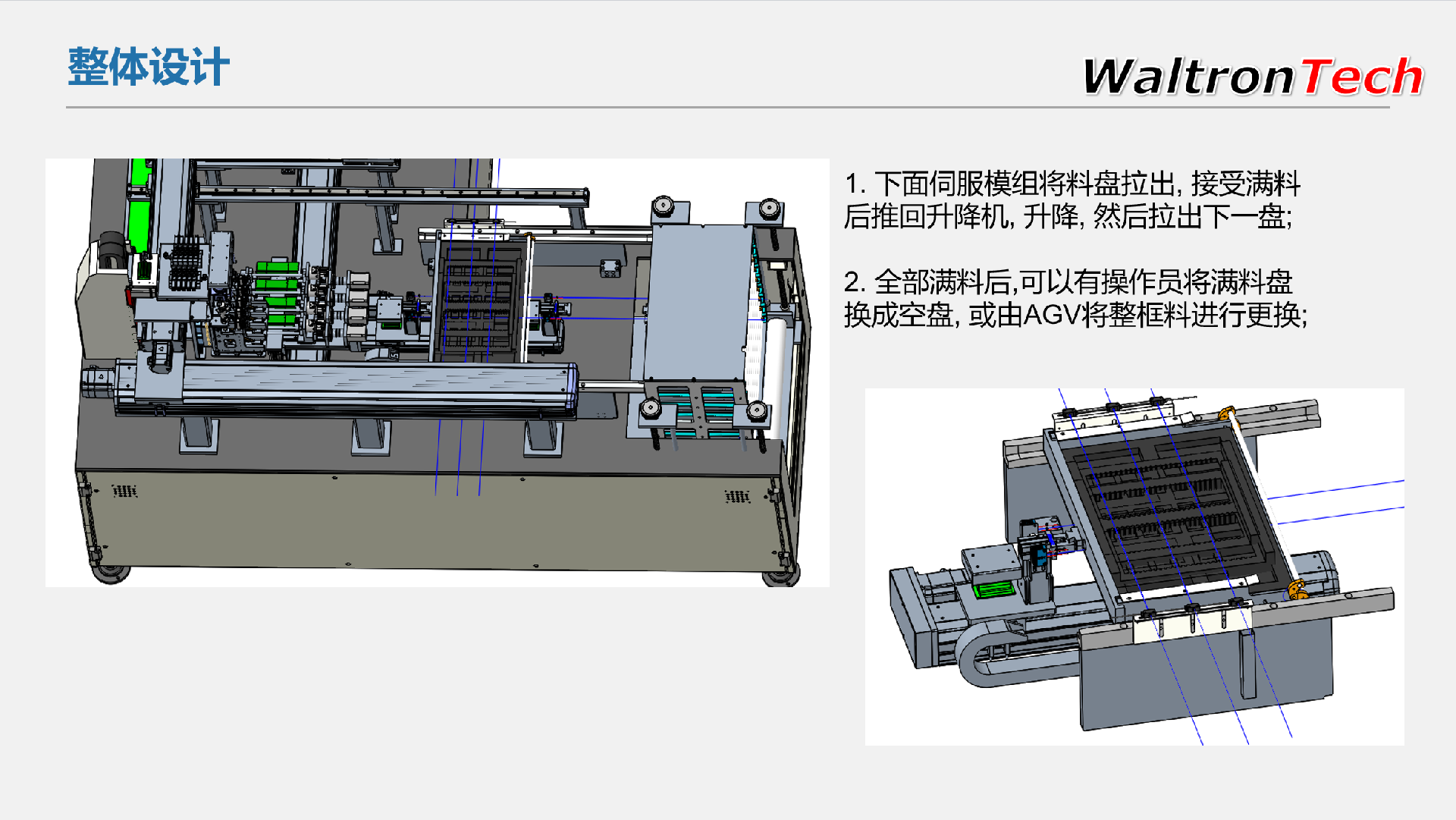

7. 收满料后自动换盘;

8. 预留人工收料或AGV'自动更换料盘框;

9. 对接MES, 全程监控, 流程可追溯;

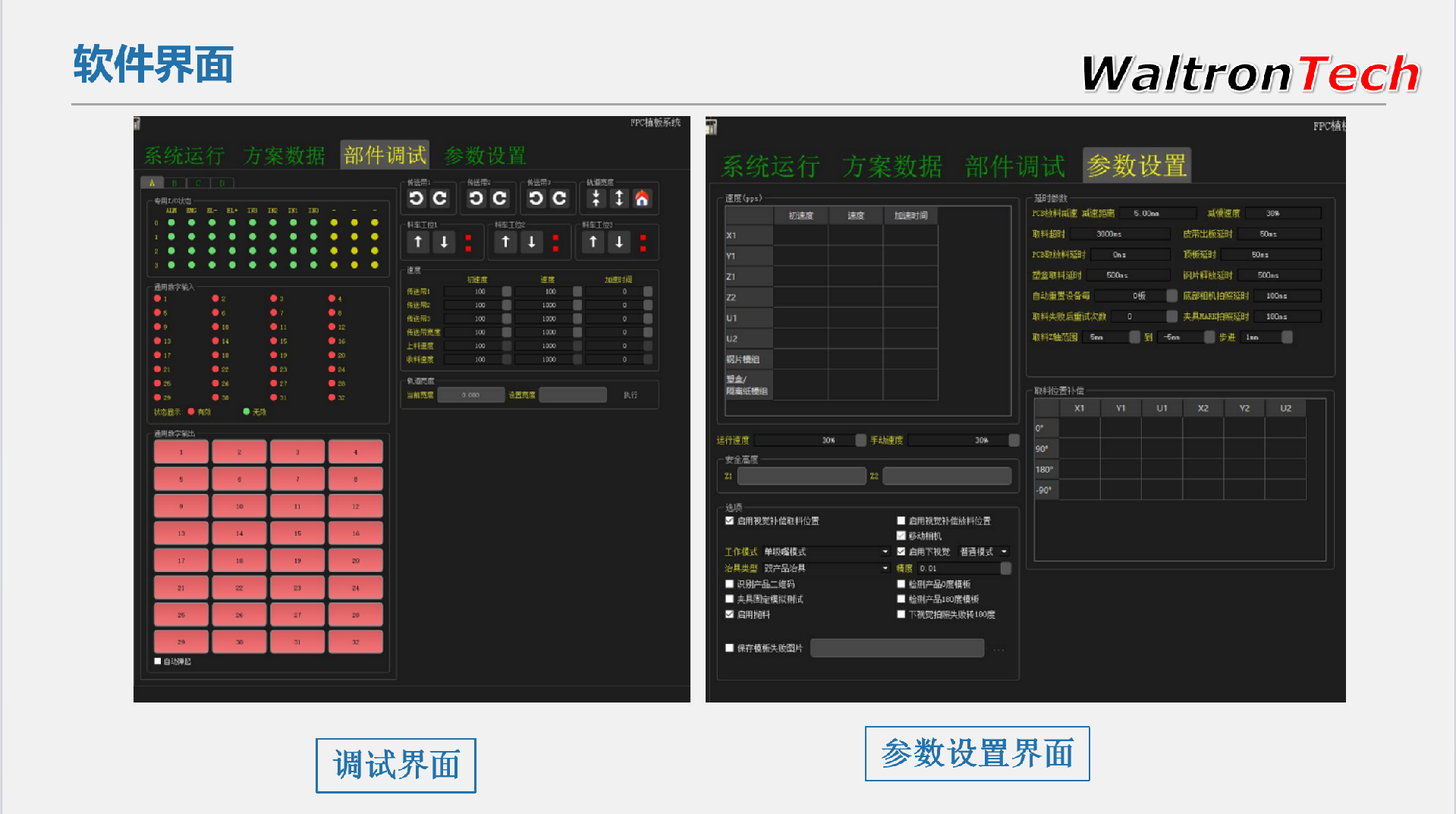

10. 实现功能细节, 软件等, 可定制; 占地面积尽量缩小;




*和创电子自动化已为多个知名存储大厂提供收板方案和成功导入;
